6BP 40-30.75V 5700

發布于：admin 更新時間：2019-08-26 09:18 點擊量：797

　　

　　盤式變壓器油泵產品概述

　　

　　盤式變壓器油泵適用于電力變壓器、電爐變壓器、電力機車變壓器及其它專用變壓器的強油循環冷卻系統中。是一種電動離心式變壓器油泵，該系列油泵采用軸向氣隙感應盤式電動機，葉輪與電機為一體，構成轉子部件，電機定子與底座焊接在一起，構成定子部件。使整機具有結構緊湊、體積小、重量輕等特點。其電機轉子與定子的氣隙為軸向裝配，運行過程中無抽膛現象，軸承可根據用戶需求選用，保證運行狀態良好，增加使用壽命。從經濟上分析，盤式泵具有節能降耗的優勢。

　　

　　2 使用環境

　　

　　2.1 環境溫度：－30℃ ～ 50℃

　　

　　2.2 輸送液體：變壓器油

　　

　　2.3 變壓器油泵入口油溫******：95℃，******：高于變壓器油凝固點5℃。

　　

　　2.4 電源為三相交流電，額定電壓為380V，額定頻率為50Hz。

　　

　　2.5 工作方式：連續運行。

　　

　　2.6 油泵軸承在正常使用維護保養條件下，運轉壽命至少5年。

　　

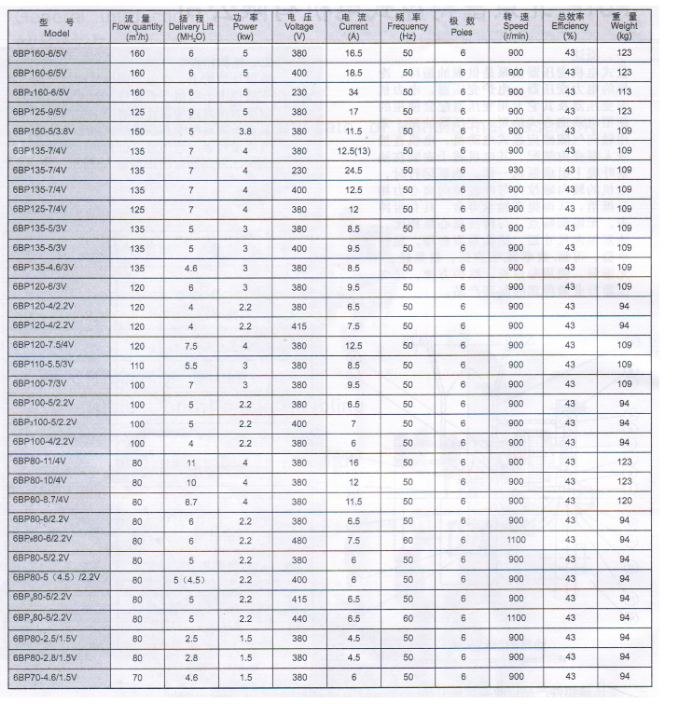

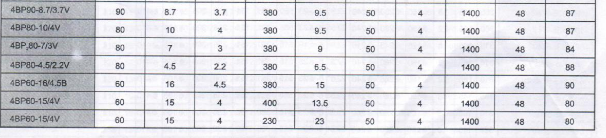

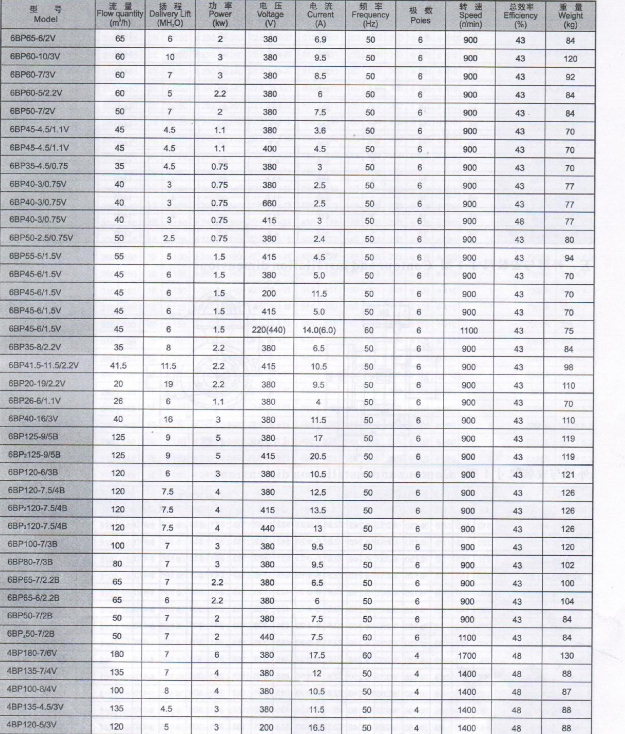

　　3. 產品型號及技術參數(見附表一)

　　

　　

　　

　　4 外形及安裝尺寸(見附表二與附圖)

　　5.安裝 使用 維護

　　

　　

　　5.2.1 檢查電機定子繞組熱態絕緣電阻，用500V兆歐表測量時，不低于1MΩ。

　　

　　5.2.2 葉輪旋轉方向由接線盒端子U、V、W與電源A、B、C對應關系決定，相對應時，為正方向。

　　

　　5.2.3 在進油口處撥動葉輪，轉動應輕快靈活，如有停滯或磨擦現象，必須校正葉輪偏擺，其兩密封環直徑處圓跳動應不超過0.1mm。

　　

　　5.2.4 油泵在空載狀態下運行，應在進油口注入少量變壓器油，保證軸承的潤滑作用，試驗時間不得超過5分鐘，運轉時聲音應均勻和諧，無雜音。

　　

　　5.2.5 油泵安裝在管路中，運行前應先向內腔注滿變壓器油，并打開放氣塞排除空氣后封好。

　　

　　5.2.6 為保證油泵安全可靠運行，控制電路應有安全保護措施。

　　

　　5.3 維護

　　

　　5.3.1 油泵在運行中發現下列情況之一者，應立即停機檢查，排除故障方能投入運行。

　　

　　5.3.1.1 運行中發現聲音異?；蛟肼暣髸r(shí)；

　　

　　5.3.1.2 電源電壓與額定值的偏差超過 ± 5%時；

　　

　　5.3.1.3 額定電流增大，溫升過高時；

　　

　　5.3.1.4 電機絕緣電阻過低時；

　　

　　5.3.1.5 流量達不到額定值時；

　　

　　5.3.1.6 油泵運行中出現氣泡時。

　　

　　5.3.2 在油泵檢修與保養過程中，解體后重新裝配應注意以下幾點：

　　

　　5.3.2.1 拆解現場必須清潔干燥，油泵零件尤其是定子表面無導電物質及其它有害雜質，以保證絕緣介電強度。

　　

　　5.3.2.2 絕緣介電強度試驗，繞組重繞時試驗頻率為50Hz，電壓為2000V-1min，重復耐電壓試驗為1600V-1min。

　　

　　5.3.2.3 密封橡膠件保證彈性良好，未老化，表面光滑無劃痕，否則更換。

　　

　　5.3.2.4 機座、蝸殼、出線盒、后端蓋等主要零部件止口密封處，應無磕碰、劃傷、銹蝕等質量缺陷，防止?jié)B漏。

　　

　　5.3.2.5 葉輪與軸承磨損嚴重時應及時更換。

　　

　　5.3.2.6 裝配后應經75℃～85℃變壓器油、0.5MPa壓力，歷時6h的滲漏試驗檢查。

　　

　　

　　訂貨號KHPB品牌長春帝爾電機廠，富特貨號KHPB型號6BP 40-3/0.75V材質鋼板性能無泄露用途流程泵驅動方式電動輸送介質油泵泵軸位置邊立式葉輪結構敞開式葉輪葉輪吸入方式單吸式流量40（m3/h）葉輪數目1揚程3（m）汽蝕余量0（m）吸入口徑90（mm）排出口徑90（mm）結構原理中開泵級數單級重量60（kg）電壓380（V）功率0.75（kw）是否跨境貨源否
